Máy tạo tế bào túi thí nghiệm Thiết bị nghiên cứu pin lithium Ion

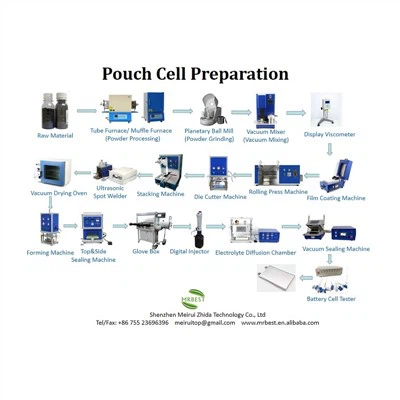

MRBEST cung cấp trọn bộ Thiết bị sản xuất pin di động dạng túi polymer từ khâu trộn đến thiết bị kiểm tra cuối cùng, bao gồm Máy nghiền bi, Máy trộn chân không hành tinh, Máy phủ pin, Máy ép cuộn pin (Máy cán), Máy cắt khuôn điện cực, Máy xếp pin, Siêu âm Máy hàn điểm, Máy tạo hình cốc/hộp đựng tế bào, Máy hàn nhiệt trên & bên, Buồng khuếch tán và chất độn điện phân, Máy hàn trước tế bào túi, Máy hàn nhiệt chân không thứ cấp, Máy cắt cạnh, Máy gấp cạnh, Máy gia nhiệt cạnh, Máy kiểm tra pin cuối cùng.

Bước 1: Chuẩn bị tấm điện cực

Sử dụng lò nung để thiêu kết nguyên liệuvật liệu hoạt động catốtVàvật liệu hoạt động anode.

Sử dụngmáy phayđể nghiền vật liệu thành các hạt có kích thước nhỏ hơn.

Trộn hoạt tính, dẫn điện vàvật liệu kết dínhdán trong chân không bằng cách sử dụngmáy trộn.

Máy nghiền bi hành tinh

Máy trộn chân không hành tinh 150-500mL

Máy trộn chân không 1-2L

Máy trộn bùn để chuẩn bị điện cực 2-10L

Sử dụng mộtthợ sơnđể phủ lớp dán lên bộ thu hiện tại để tạo rađiện cực.

Máy phủ màng tự động có máy sấy

Máy phủ màng pin túi tự động có chức năng sấy nhiệt

Máy sơn chuyển có lò sấy 1m

Lớp phủ liên tục và lớp phủ không liên tục

Máy phủ pin cuộn để cuộn với lò sấy 3m

Độ dày lớp phủ chính xác/đồng nhất

Sử dụng mộtlò sưởiđể làm khô các điện cực mới tạo.

Lò sấy chân không



Sử dụngmáy ép lăn (lịch)để cuộn điện cực đến độ dày yêu cầu.

Máy ép cán thủ công

Máy ép cán nóng

(Máy cán lịch)

Máy ép cán điều khiển áp suất với hệ thống cuốn và tháo cánh

Bước 2: Lắp ráp tế bào túi Li-ion

Sử dụng phương pháp xếp chồng

Sử dụngMáy cắt khuôn điện cựcđể cắt điện cực ra bằng chì.

Máy cắt khuôn điện cực cực khí nén cho pin túi

Máy cắt bế pin lithium để đục lỗ điện cực tế bào túi

Sử dụngMáy xếp chồngxếp chồng các lớp theo thứ tự sau:Cực dương>Dấu phân cách>cực âm>Dấu phân cách

pMáy xếp chồng thủ công để xếp chồng điện cực tế bào túi

Máy xếp chồng điện cực pin bán tự động cho nghiên cứu phòng thí nghiệm tế bào túi

Máy xếp pin bán tự động pSemi-Auto cho tế bào túi / tế bào hình lăng trụ

Hàn bộ thu dòng và tab với nhau bằng cách sử dụngMáy hàn siêu âm.

Máy hàn điểm để bàn 800W-6000W Tab Máy hàn điểm kim loại siêu âm với bộ điều khiển kỹ thuật số màn hình cảm ứng

Máy hàn điểm âm xi lanh

Sử dụng mộtMáy dò ngắn mạchđể kiểm tra tính toàn vẹn của tế bào.

Làm khô tế bào bằng cách sử dụnglò chân không.

Bước 3: Hình thành & Niêm phong vỏ pin

Sử dụngMáy tạo hình cốcđể đục lỗ cốc và bình chứa khí trên tấm nhôm và đặt tế bào vào cốc.

Sau khi tăng gấp đôi, bịt kín các cạnh thích hợp bằng cách sử dụngNiêm phong nhiệt trên và bênmáy móc.

Sử dụngHệ thống nạp điện giảiđể đổ chất điện phân vào hộp chân không/quả địa cầu.

Bịt kín mặt dài hơn (nơi đặt bình chứa khí) bằngMáy hút chân không.

Sử dụngMáy phân tích pinđể sạc và xả tế bào. Điều này cho phép hình thành pin và gửi khí dư đến máy thu khí.

Cắt bình gas và sử dụngMáy hút chân khôngđể hoàn thiện việc niêm phong trên lưỡi cắt dưới hộp chân không/găng tay.

Máy làm nóng chân không bằng pin nhỏ gọn Máy niêm phong trước cho tế bào túi

Máy niêm phong tế bào túi cuối cùng

Bước 4: Kiểm tra pin

Kiểm tra hiệu suất của pin mới tạo bằng cách sử dụngMáy phân tích pin.

Sử dụng mộtMáy đo trở khángđể đo điện trở trong của pin.
